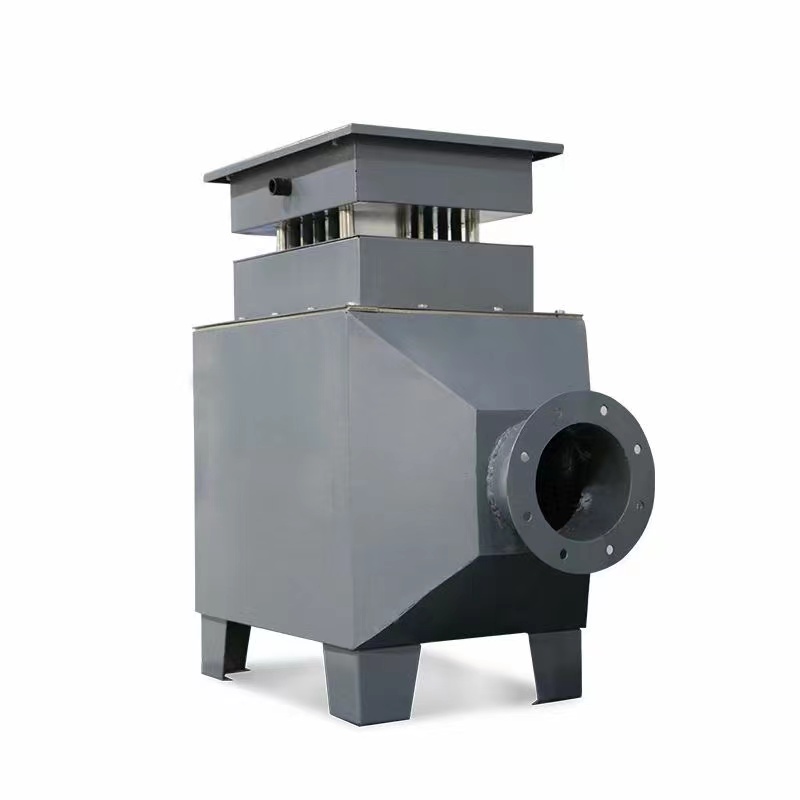

流化风电加热器
1.地质条件
地震设防烈度：6度（0.05g）。
2. 设备工作条件
AC380V电源，频率50Hz。
3. 设计条件
就地箱与设备间的电缆由供方供货，单根电缆长度考虑15m。供方提供的就地箱配测温元件，温控器带4~20mA温度信号输出，就地及远方操作功能。
电加热远方信号接口：运行，故障，远方，启动指令，停止指令，4~20mA温度信号。
流化风机的参数为：风量：3.5m3/min（消石灰），风压50KPa，供消石灰仓及石灰石气化，温度可控。
4. 电加热器设计参数
功率：4.5KW
加热元件与备量：3用+1备
加热元件材质：304
热电阻数量：1
热电阻型式：PT100
电压：380V
电气接法：星型
分组：1
数量：1
【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525
5.设计条件
2台4.5千瓦（KW），380 伏特（Volt），3 相（Phase）5线（Wire）（Y型连接），50赫兹（Hz）电加热器。
该加热器放置在900×900平台上，安装有4根直径Φ15材质为SUS304加热管,各相位间负载均衡配置。
加热器包括下列部分：2套电热器芯，2套温度控制系统。
6.电热元件制作及检测
A、电热元件的制作，发热体相互间，管内连接导体相互间以及它们与金属管的间距大于2mm，金属管末端的管口采用绝缘材料，并进行充分的绝缘处理和防潮处理，按相关要求进行型式试验。
B、电热管必须承受下列试验：
（a）以1.1倍额定电压，额定频率通电1分钟、断电4分钟为一周期，重复试验，承受1分钟下列交流电压的介电强度试验：2E＋1000（2×电加热器的额定电压＋1000V）最低1760V，按2000V进行高压测试。
（b）以1.1倍额定电压、额定电流通电5分钟，断电状态，全部浸入水中25分钟为一周期重复试验50周期后，在大气中放置40分钟，再承受1分钟，所示交流电压的介电强度试验。
（c）在＋40±5℃相对湿度为90±5％的温热箱中放置24小时后，立即擦去表面潮气，用500伏兆欧表测量带电部分与非带电部分之间的电阻值，须不小于5兆欧。
