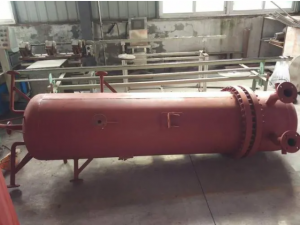

蒸汽加热器一、技术要求1.设备各法兰口的配对法兰、螺栓、盲板、垫片（两套1用1备），发货前各法兰口加装盲板后充氮气0.02MPa保护。2.地脚螺栓、设备支架、地脚与设备连接板。3.主要技术参数：                           壳程                   管程流体                          污氮气                   蒸汽最高工作压力 MPa G             0.02                    2.9设计压力MPa G                            0.2                    3.0设计温度°C                           200                    300腐蚀裕量mm                             0                     2.0耐压试压介质                洁净干燥氮气或空气          洁净干燥氮气或空气耐压试验压力MPa G            0.23                    3.96气密性试验压力MPa G            0.2                             3.0几何容积m³                          19.75                    0.66换热面积㎡                           150入口管径DN            1000                    150出口管径DN            1000                     804.新设备外形按原图纸制作，保证整台的外接接口定位尺寸不变。管束结构采用改进的双管板（双道焊）防泄漏结构。5.主要材质要求：5.1换热管：S30408+10605.2管板：S304085.3壳体：Q345R5.4法兰：16MnII或Q345R5.5其余元件材质：与原设备相同。5.6换热管与管板连接方式：强度胀+双面强度焊。6.材料选用要求6.1所有材料必须有原始材料出厂证明书（复印件无效），如有外购件制造方应在外购件到货后严格组织复验，以便及时发现和处理外购件的质量问题，且应对外购件的质量负全责。6.2设备所用钢板应符合GB713-2008《锅炉和压力容器用钢板》（含修改单）的要求及设计文件的要求；6.3换热器管束全部采用I级管束，壁厚≥2.5mm，换热管不得进行拼接，换热管应逐根进行水压试验，稳定压力时间不小于30秒，无渗漏为合格。6.4焊接材料应符合NB/T47018.1～7-2011《承压设备用焊接材料订货技术条件》的要求并有合格的工艺评定；6.5所用锻件应符合NB/T47008-2010《承压设备用碳素钢和合金钢锻件》的要求进行制造、检验及验收。锻件级别按照设计文件要求执行；6.6卖方必须保证材料质量，并按照相应的标准规范提供材料质量证明文件，所有受压原件用材料必须是新的、未使用过的，具有原始材质证明；三、资质要求1.投标方需具备D级以上(含D级)压力容器设计、制造资质。2.投标方需提供不少于3份空分行业蒸汽加热器的业绩合同。3.执行标准设备在制造过程中严格遵照下列标准（下述标准应以最新版本为准），当所用标准和本技术条件相矛盾时，应按严者执行。TSG 21-2016       《固定式压力容器安全技术监察规程》GB713-2008           《锅炉和压力容器用钢板》（含修改单）GB150.1~150.4-2011    《压力容器》GB151-2014          《热交换器》SH/T3540-2007        《钢制换热设备管束复合涂层施工及验收规范》GB/T3274-2007        《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB24511-2009        《承压设备用不锈钢钢板及钢带》GB13296-2013        《锅炉、热交换器用不锈钢无缝钢管》NB/T47013             《承压设备无损检测》【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 4制造要求4.1在设备制造的过程中，应严格控制制造质量。4.2压力容器制造应符合“容规”GB150.1~GB150.4-2011、GB151-2014的规定，具由完善的质量检验和保证体系。4.3设备的制作必须完全符合图纸和技术附件及有关标准规范的要求，且与现场实际情况相符，保障新旧设备的顺利替换。4.4除非图纸另有规定外，所有受压元件对接焊缝，以及人孔、接管与筒体的焊接接头等焊缝均应采用全焊透结构。4.5换热器管束全部采用I级管束，换热管不得进行拼接，管程组件要求进行氦检，漏率<=10-4Pa.L/S。4.6密封用设备垫片为整体垫片，不得进行拼接。4.7加热器上的所有法兰密封面或接管端部的对接坡口应进行保护，不得因磕碰划伤、电弧损伤、焊瘤、飞溅、运输等而损坏密封面或焊接坡口。4.8卖方应根据钢板的制造工艺确定加工余量，应确保设备成形后的厚度不得小于图纸厚度。4.9 250>DN> 80接管的角焊缝及对接焊缝，进行100%MT检测， 检测标准满足NB/T47013.4，I级合格;DN<80接管的角焊缝及对接焊缝,进行100%PT检测, 检测标准满足NB/T47013.5, I级合格。4.10按以下顺序进行氨检漏和压力试验: （1）以0. 24MPa进行壳程气压试验;（2）对加热管管与管板的接头进行氨检漏试验;（3）氨检合格后，以4. 56MPa (卧试)进行管程水压试验。试验合格后，应将水渍清除干净，所有管口应封闭，设备充氮保护，氮气压力保持在0.02MPa。4.11试压后管束整体脱脂，脱脂后应符合JB/T6896-2007中二类C2的要求，表面油质残油量≤125mg/m2并出检测报告，管侧（污氮气侧）重点脱脂。5.设备的油漆、包装、运输5.1内表面：机械加工表面和非机械加工表面的线性尺寸的极限偏差分别按GB/T1804中的m级和c级的规定。5.2容器碳钢内外表面喷砂达Sa21/2，清洁度按JB/T6896-2007《空气分离设备表面清洁度》的要求。5.3设备制造完毕后，须对设备的碳钢外表面(法兰密封面除外)进行喷砂处理,达Sa2.5;底漆采用双组份有机硅高温底漆;面漆采用有机硅铝粉耐高温漆,颜色为银色。碳钢零件表面涂环氧酯富锌底漆2道，干膜厚度共80μm。5.4碳钢零件表面涂GSB0-1426-2001，B02中灰色面漆，油漆配方耐温≥200℃。5.5所有零部件及附件的包装，应保证在运输和储存过程中不发生变形和损坏，碳钢零部件应有防锈措施，符合安全、经济、不受损的要求。5.6为了安全的将设备运往现场，卖方应选择状况优良的运输工具并制定详细的运输方案。5.7设备须在检验和试验合格后方可进行包装、发货，所采用的包装方法应符合JB/T4711-2003《压力容器涂敷与运输包装》的规定。

2025-08-30

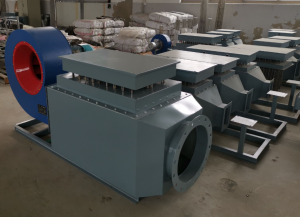

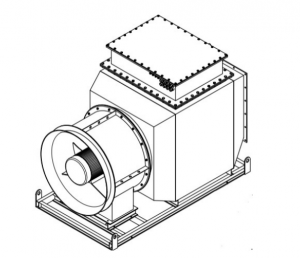

智能防爆电加热机组   防爆风道电加热器是由箱体、装入多支U型电加热元件等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉。管状电热元件发热体，具有结构先进，热效率高，机械强度好，耐腐等特点。 一、技术要求  1.防爆电加热器电加热器：总功率为：800kw（100kw×8），单台电加热器电热元件由225支¢16mm304不锈钢U型管式电加热元件组成，其中另配9支备用。单支功率为3.7kw/支，380V。“Δ”型接法，分8组，100kw/组。加热管与管板之间焊接紧密。加热管相互间，管内连接导体相互间以及它们与金属管的间距合理、防止短路；管外引出棒与加热丝之间采用碰焊连接并按GB3836.3－2021表1和表3规定最小电气间隙和最小爬电距离。  2.电加热元件电加热元件严格按照JB/T2379-1993之规定设计、制造与检验。本设备加热元件为金属管状电热元件，元件金属外壳优质不锈钢0Cr18Ni9，电热管缩管后单边壁厚不小于1.0mm，设计正常工作温度300℃至500℃，其外表面经高温氮化处理，耐温可达800℃。加热元件表面功率：表面功率的大小直接影响电加热管的使用寿命，是电加热管的重要技术参数。我公司选用发热元件平均发热负荷（即功率密度）：2.5w/cm2<3w/cm2<6 w/cm2 (国家允许表面负荷)。  3.防爆接线盒防爆接线盒上设有电缆引入装置，加热器在出厂前接线盒内部均接线完毕，并留有电缆接线端，设备到达现场后，用户直接引入电缆即可，安装简单、方便。电缆引入装置采用密封圈式，电缆布线。接线箱内连接导体采用铜排连接  4.机组箱体结构   机体采用框架式箱体结构，拆卸方便。外皮采用耐高温Q235制作。箱体要求具备足够的强度，保证在承受±2000Pa时安全运行，外壳不变形。  5.风机   风机为低噪声轴流风机，风机应具备24小时/天连续安全运行功能，风量、风压满足工况设计要求。风机叶轮必须做动、静平衡试验。   风机设备的震动和噪声应符合有关规定。   （1）风机特性曲线应符合说明书及国标GB1236-2000的要求：            在保证点的风量+5%.            在保证点的风压+5%.            在保证点的效率+5%.   （2）风机叶轮动平衡应符合国标JB/T6445-92<<通风机转子平衡>>的规定.   （3）风机的刚性要满足有关规范的要求,以使风机各个部件不产生振动.   （4）风机的噪声应符合<<通风机噪声限值>>的规定..   （5）风机的振动应符合风机行业标准,并达到良好以上水平.   （6）设备的加工精度及焊接质量应符合风机行业标准.   【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525   6.控制流程说明：   （1）负载风道加热器分为多路电源供电。工作电压AC380V  50Hz。     （2）控制方式：电加热器总功率全可调设计，可控硅的工作方式：移相。   （3）采用智能温度调节仪自动控制。温度控制点分为出气口1个(双芯)、井筒温度1个，加热芯中心温度2个，共4个温度控制点。井筒温度信号为PID自整定调节，出口温度作观察用，电热管温度作超温保护温度连锁保护控制。   （4）加热控制采用双显示智能调节仪PID(远东)控制，主控器件为可控硅调功控制。根据温度控制信号进行无级自整定调节，达到温度控制精确。   （5）过热超温联锁保护：在加热器内的电热管表面设置2个具有代表性的高精度过热保护测温点，采集温度信号输送至温控表，实时检测发热元件的表面温度,在温控表上可直观的显示和设定电加热器中测温点的发热元件表面温度，一旦电加热器因某些原因电热管出现超温时，温控表发出指令,切断该台加热器的工作，并同时发出报警，提醒操作人员注意，及时排除故障，避免了加热器因干烧等原因而导致损坏,待温度下降至设定值后，会自动启动电加热器   （6）风机联锁保护：加热器与风机联锁控制，必须先启动风机后才能启动电加热器，当风机停止运行，加热器自动切断电源。  7.电气控制性能：   （1）加热器采用远东AI808精度数显温度调节仪,调控方式PID自整定,具有超温报警自动断电 控制温度稳定、准确。出口温度进行监控，从而保证总井筒温度控制在工艺要求值。    （2）在风筒设置一个温度传感器对发热温度进行测控，测控元件为Pt100分度热电阻。将温度信号传送至温控表通过PID运算、整定，输出带有跟踪控制的模拟（4-20mA）信号,去控制主电路的可控硅模块调控输出功率，实现加热井筒介质温度始终恒定在设定温度值左右，该控制方式温度曲线平滑，控温精度高。  8.主要电器元件型号   断路器                      HD13-1500A 3P                                 正泰  多功能表                      数显电流表1500/5，电压表0-450V 远东  互感器                      BH0.66  1000/5A                                 正泰  断路器                          NM1 200A 3P                                 正泰  控温仪                      AI808(0-400℃)                                 远东  可控硅                      KPZP-2500A/2500V                 宜兴  控温铂电阻      PT100分度                                 镇江热工  9.电气控制柜面操作显示   （1）加热系统启、停控制   （2）加热器启、停信号显示   （3）出口温度显示和监测   （4）井筒温度显示和控制   （5）电热管温度显示和控制   （6）三相电流、功率显示   （7）系统电源指示、故障报警指示   （8）风机启、停控制等  10.电气控制柜保护与连锁     故障连锁及电气自动保护二、防爆风道加热器技术特点  1.该加热器具有升温速率快、设定温度稳定可靠,保温性能良好,壳体温度控制在45℃左右,热效率高达98％以上。  2.升温和降温速率快，可达10℃/S，调节过程快而稳定。不会出现所控介质温度超前和滞后现象而导致控制温度漂移不定，适合自动控制。   3.机械性能好：因为发热体为特制合金材料，所以在高压空气流的冲击下，它比任何发热体的机械性能和强度都好，这对于需要长时间连续不断对空气加温的系统和附件试验更具有优越性。   4.在不违规操作使用过程中，该设备寿命可长达十年，属经久耐用。   5.本设备具有体积小、操作简便,对加热介质洁净无污染。

2025-08-30

铸铝加热器（一）技术特性  铸铝电加热器是以管状电热元件为发热体，并弯曲成型，进入模具用优质金属合金材料为外壳以离心式浇铸成各种形状，有圆型、平板、直角型、风冷、水冷及其它异型等。经精加工后它能和被加热体紧密贴合，铸铝加热器表面负荷可达到 2.5-4.5w/cm2，最高工作温度 300-450℃之间。铸铝加热器是一种高效热分部均匀的加热器，热导性极佳的金属合金，确保热面温度均匀，消除了设备的热点及冷点。具有长寿命、保温性能好、机械性能强、耐腐蚀、抗磁场等优点。将外散热面增加保温装置，内散热面烧结红外线这样可节约用电35%。完整的热处理设备有三部分组成，即铸铝加热器、温度控制箱及辅助材料。 1.铸铝电加热器：即发热元件，是工件加热时的热量来源。我公司为您提供多种型号及规格，它们各有特点，性能也不尽相同。一般需用户根据被加热工件的形状、厚度及所需的温度值来进行选择。 2.温度控制箱：是与铸铝加热器配套，为铸铝加热器提供电源，并控制其工作状态从而达到控温的目的。温控箱配有温控仪，用于控制、测量工件的温度、配置的温度记录仪用于实时记录工件的温度曲线以便用户存档备案。目前我公司为用户提供多种型号规格的温度控制箱，如 ZWK、WCK、RWK 型系列智能温度程序控制箱、DWK、TCS 型系列电脑温度控制箱、LWK 型系列温度控制箱等，选型时用户需根据加热的范围、加热工艺要求及加现场要求来选择理想实用的温度控制箱。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525  3.辅助材料：主要有 KJ 型快速接长导线（温控箱与加热器间距离的连接线，也为 36V、55V、110V 等加热器串联用，并配有快速接插头）、热电偶（温度传感器，用于测量被加热工件的温度）、补偿导线（热电偶与温控箱间距离的连接线）。（二）铸铝加热器注意事项 1.工作电压不得超过额定值的 10%；空气相对湿度不大于 95%，无爆炸性和腐蚀性气体。 2.接线部分放在加热层、保温层以外，外壳应有效接地；避免与腐蚀性、爆炸性介质、水份接触;引接线应能长期承受接线部分的温度及加热负载，接线螺丝紧固时应避免用力过猛。 3.铸铝加热板应放在干燥处、若因长期放置，绝缘电阻低于 1MΩ时，可在摄氏200 度左右的烘箱中烘烤 5-6 小时，即可恢复正常。或降低电压通电加热，直至恢复绝缘电阻。 4.铸铝加热圈应做好定位固定,有效发热区必须与受热体紧密贴合，严禁空烧。发现表面有灰尘或污染物时，应及时清除干净再用，以免影晌散热而缩短使用寿命。 5.铸铝加热器出线端的氧化镁粉，在使用场所避免受到污染物与水分渗入，防止漏电事故的发生。

2025-08-29

电热板一、技术要求1、电加热板面材料：玻璃陶瓷，耐酸碱腐蚀、耐磨损、不长锈、表面光滑易清洗，一抹即净。2、加热板面尺寸：400mmX300mm,加热面积大，可放置24个50ML三角瓶加热，便于大批量样品加热消解。3、控制方式：分体式PID智能程序控制，可在通风橱外进行控制加热，远离酸雾，热量，安全且便于操作。测温精度±0.1℃，最高峰值温度700℃，可调节温度及加热时间，功率2500W，时间设置范围1min-24hr.4、整机防腐：整机壳体无按键设计且喷涂多层特氟龙防腐保护涂层，不惧酸碱。针对HF酸消解配置专用保护膜，使用寿命长。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-55255、热警示功能：自带热警示模块，表面温度高于50℃时警示灯发出红色信号提醒并闪烁，防止烫伤。6、LCD数显屏：可直观查看设置温度、当前温度及设置的加热剩余时间；7、自动存档功能：自动保存当前设定的参数，下次使用自动调用无需设置，高效方便。8、隔热工艺：纤薄机身，机身厚度≤90mm，四边采用特殊隔热工艺处理，当台面温度在200°C时，左右前后四面温度约40°C左右，安全实验，避免人员烫伤。9、标准配置： 实验电热板主机1台；分体式线控控制器1台； 聚四氟乙烯保护膜1份。

2025-08-27

防爆电加热器1. 电加热器：总功率为：800kw（100kw×8），单台电加热器电热元件由225支¢16mm304不锈钢U型管式电加热元件组成，其中另配9支备用。单支功率为3.7kw/支，380V。“Δ”型接法，分8组，100kw/组。加热管与管板之间焊接紧密。加热管相互间，管内连接导体相互间以及它们与金属管的间距合理、防止短路；管外引出棒与加热丝之间采用碰焊连接并按GB3836.3－2021表1和表3规定最小电气间隙和最小爬电距离。2.电加热元件电加热元件严格按照JB/T2379-1993之规定设计、制造与检验。本设备加热元件为金属管状电热元件，元件金属外壳优质不锈钢0Cr18Ni9，电热管缩管后单边壁厚不小于1.0mm，设计正常工作温度300℃至500℃，其外表面经高温氮化处理，耐温可达800℃。加热元件表面功率：表面功率的大小直接影响电加热管的使用寿命，是电加热管的重要技术参数。我公司选用发热元件平均发热负荷（即功率密度）：2.5w/cm2<3w/cm2<6 w/cm2 (国家允许表面负荷)。3.防爆接线盒防爆接线盒上设有电缆引入装置，加热器在出厂前接线盒内部均接线完毕，并留有电缆接线端，设备到达现场后，用户直接引入电缆即可，安装简单、方便。电缆引入装置采用密封圈式，电缆布线。接线箱内连接导体采用铜排连接。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-55254.机组箱体结构   机体采用框架式箱体结构，拆卸方便。外皮采用耐高温Q235制作。箱体要求具备足够的强度，保证在承受±2000Pa时安全运行，外壳不变形。5.风机   风机为低噪声轴流风机，风机应具备24小时/天连续安全运行功能，风量、风压满足工况设计要求。风机叶轮必须做动、静平衡试验。风机设备的震动和噪声应符合有关规定。（1）风机特性曲线应符合说明书及国标GB1236-2000的要求：          在保证点的风量+5%。          在保证点的风压+5%。          在保证点的效率+5%。（2）风机叶轮动平衡应符合国标JB/T6445-92<<通风机转子平衡>>的规定。（3）风机的刚性要满足有关规范的要求,以使风机各个部件不产生振动。（4）风机的噪声应符合<<通风机噪声限值>>的规定。（5）风机的振动应符合风机行业标准,并达到良好以上水平。（6）设备的加工精度及焊接质量应符合风机行业标准。 6.控制流程说明：（1）负载风道加热器分为多路电源供电。工作电压AC380V  50Hz。  （2）控制方式：电加热器总功率全可调设计，可控硅的工作方式：移相。（3）采用智能温度调节仪自动控制。温度控制点分为出气口1个(双芯)、井筒温度1个，加热芯中心温度2个，共4个温度控制点。井筒温度信号为PID自整定调节，出口温度作观察用，电热管温度作超温保护温度连锁保护控制。（4）加热控制采用双显示智能调节仪PID(远东)控制，主控器件为可控硅调功控制。根据温度控制信号进行无级自整定调节，达到温度控制精确。（5）过热超温联锁保护：在加热器内的电热管表面设置2个具有代表性的高精度过热保护测温点，采集温度信号输送至温控表，实时检测发热元件的表面温度,在温控表上可直观的显示和设定电加热器中测温点的发热元件表面温度，一旦电加热器因某些原因电热管出现超温时，温控表发出指令,切断该台加热器的工作，并同时发出报警，提醒操作人员注意，及时排除故障，避免了加热器因干烧等原因而导致损坏,待温度下降至设定值后，会自动启动电加热器。（6）风机联锁保护：加热器与风机联锁控制，必须先启动风机后才能启动电加热器，当风机停止运行，加热器自动切断电源。7.电气控制性能：（1）加热器采用远东AI808精度数显温度调节仪,调控方式PID自整定,具有超温报警自动断电 控制温度稳定、准确。出口温度进行监控，从而保证总井筒温度控制在工艺要求值。 （2）在风筒设置一个温度传感器对发热温度进行测控，测控元件为Pt100分度热电阻。将温度信号传送至温控表通过PID运算、整定，输出带有跟踪控制的模拟（4-20mA）信号,去控制主电路的可控硅模块调控输出功率，实现加热井筒介质温度始终恒定在设定温度值左右，该控制方式温度曲线平滑，控温精度高。

2025-08-25

电加热系统一、设备用途及要求 1.设备用途  电加热系统主要功能为辅助冷却空气系统将进气系统分配的常温高压空气进行进一步的压力、流量、温度调节。可为涡轮叶片冷效试验、热冲击试验，以及其他高温部件换热试验提供一定压力、温度和流量的冷却空气。 2.环境要求 2.1工程现场的气象条件 （1）运行环境温度：-20℃～50℃； （2）运行环境空气湿度：0～70%； （3）地震设防烈度：VI度； （4）哈尔滨室内环境，室内地面为地轨形式 2.2配套公共条件 （1）供电：AC 380/220V 757kW（最大）； （2）气源条件：2.2MPa，16kg/s（最大）；1.6MPa，6.5kg/s（最大）；1.1MPa，5kg/s（最大）； （3）供油：0.3MPa，1.6m3/h（最大），轻柴油； （4）循环水：0.3MPa，50t/h（最大）； （5）消耗水：0.3MPa，20t/h（最大）。 3.制造及验收标准  本技术协议内设备按照中国国家标准、ISO标准、机械行业标准以及其他行业标准执行。如执行标准、规范和规程与中国国家标准、规程发生矛盾的情况下，则存在差别的部分以要求严格者为准。本技术协议中应用的规范、标准或规程为截止本技术协议签订时已采纳和出版的最新版文件。供货设备执行的主要标准如下：     序号                标准号                         标准名称      1                   GB50454-2008            航空发动机试验台设计规范      2                   GB50231-2009                 机械设备安装工程施工及验收通用规范      3                   HB7811-2006                 燃气轮机成套设备进排气系统通用技术要求      4                   GB50011-2001                 建筑抗震设计规范      5                   GB 12348-2008                 工业企业厂界噪音标准      6                   GBZ/T 189.8-2007         工作场所物理因素测量噪声      7                   GB50057-2000                 建筑地基基础设计规范      8                   GB 50316-2000                 工业金属管道设计规范      9                   GB 50264-1997                 工业设备及管道绝热工程设计规范      10           GB 50235-1997                 工业金属管道工程施工及验收规范      11                  GB/T 12777-1999         金属波纹管膨胀节通用技术条件      12           GB 2624-2006                 用安装在圆形截面管道中的差压装置测量满管流体流量 【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 4.设备要求  电加热系统的设计、制造和使用应满足哈尔滨当地的大气条件和配套公共条件。设备必须是全新、完整的成套设备，结构合理、具有高稳定性和可靠性。 5.技术要求 5.1性能要求  电加热系统可调节冷却用空气的温度，技术指标如下： （1）总功率：500KW（能力不小于该指标）； （2）温度波动2%（出口温度，能力不小于该指标）；   电加热系统的工作介质为压缩空气，该系统应充分考虑与冷却空气系统的配合，采用多级调节的方式实现对冷却空气温度的全量程控制；电加热系统应具备远程调控功能，接入中央控制系统集中控制、显示；电加热系统的出口温度≮550℃；电加热系统温升速率：≮35℃/min，温升速率在15～35℃/min范围内可调；电加热系统温度控制精度：±2℃；电加热系统控温模式：功率控制，温度控制；电加热系统需提供用于操作及维修的工作平台，工作平台需满足相关安全防护标准；电加热系统应具备自保护功能，不能因为空气短缺、冷却失效、空气压力波动、断电等外部原因，造成自身损坏或损坏上下游其他设备；电加热器应设置排污口和排污阀门，防止水分和污垢在炉膛内沉积，可手动排放或吹除。 5.2其他要求 （1）电加热系统的建设方案，主要包含系统组成、主要参数、原理图等； （2）电加热系统建设方案说明； （3）设备清单以及上文规定应提供的信息。 5.3通用要求 （1）所供产品均为整体金属模块结构，室内安装，能满足现场气候条件下连续运行要求，并充分考虑其他不利因素。 （2）所供产品应结合现场设备布置，优化设计，合理布局。 （3）所供产品可能为室内安装，需满足各种现场气候条件下连续运行要求。 （4）所供产品可能需多次转运，螺栓等紧固件需考虑防振防松。 （5）所供产品质量优良，安全性、可靠性高，能达到铭牌所标定的处理能力。（6）电仪设备的防护等级应不低于IP55，防爆等级不低于ExdIIBT4。 （6）所有设备及仪表的材料应满足在使用过程中不受腐蚀。 （7）所有法兰连接处均需安装铜制跨接板或跨接线；  （8）连接管路的接口法兰ASME B16.5标准。 （9）碳钢内外表面要求喷砂处理至Sa 21/2级；底漆为高固态环氧富锌底漆109HS，漆膜厚度60μm；中间漆为高固态环氧漆410，漆膜厚度200μm；面漆为聚氨酯面漆550，漆膜厚度60μm。 （10）发货前应清除所有结构件内部的焊渣、研磨和喷砂等残留物。 （11）设计图纸提交后，由乙方进行施工图纸细化，并由双方签署后开展加工制造。 （12）需提供明确的质量、质心分布及底座、吊耳强度计算报告。

2025-08-23

电加热器一、技术要求： 1.基本技术要求 1.1电加热器功率50%固定，50%可调； 1.2 电加热器额定功率偏差应保证-5%～+5%，电热元件备用不低于率10%； 1.3 出口一个测温点，测温元件为双支K型热电偶（安装在炉体出口与出口法兰中间），用户电加热功率调节； 1.4 加热器本体接线盒内温度不超过50℃； 1.5 电加热芯内部带有不低于6支测温元件（K型热电偶）； 1.6 电热元件使用寿命不得小于15年； 1.7 操作柱采用铝合金压铸成型，表面高压静电喷塑； 1.8 操作柱进线口螺纹：4个G3/4″，均备不锈钢夹紧接头； 1.9 防爆仪表端子箱一台:1进8出，进线口螺纹：G1-1/2″，8个出线口螺纹：G3/4″，设备顶部接线盒部位增加检修平台； 1.10 动力及电气控制电缆利旧； 1.11 设备设计寿命20年以上； 1.12 设备制造完成后按图纸要求对换热器进行水压试验； 1.13 换热器基座、进出口法兰与现场原始安装位置一致； 1.14 管热管与管板焊接处要求形成5mm的角焊缝； 1.15 换热管与管板连接采用强度焊加贴胀； 1.16 换热管壁厚要求为正偏差； 1.17 换热管禁止使用拼接或有缝钢管； 1.18 不锈钢材质部件必须进行钝化处理，并保证设备表面和内部洁净度； 1.19 投标方的供货应遵循本技术规格书的要求，投标方可以提出适合于本技术规格书要求的其它方案和修改建议，但必须对这些建议阐述足够的理由，理由真实明确，不存在误导信息，以供双方分析是否采纳； 1.20 投标方应严格按照根据图纸及国家标准的要求设计制作和提供交工资料； 1.21 投标方要严格按照图纸技术要求和材料标准编制材料采购说明书，在合格的供应厂商中进行择优采购，保证所用材料是全新的，未曾使用过的，并完全满足材料的各项性能指标； 1.22 当各标准、规范之间存在矛盾时，投标方应向招标方提出澄清，作为一般原则，应以较严格的要求为准。遵循规范和标准不能理解为可以减轻和解除投标方的责任和保证以及合同规定投标方的义务； 1.23 该电加热炉需要与加热管、接线盒等附件整套供货； 1.24 投标方根据自身产品特性，设计适配并满足招标方技术要求。 【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 2.电热元件技术要求 2.1 加热管与电加热炉配套使用能满足炉体的相关要求，一体化设计； 2.2 加热管所使用材质所应具有良好的耐高温性能和抗腐蚀性； 2.3 测温点：加热器出口处设有一个测温点，用于电加热功率调节和控制。电热芯内部测温元件：电加热芯内部带有不低于6支测温元件（K型热电偶；温度元件从安徽天康仪表有限公司、浙江伦特机电有限公司、上海自动化仪表有限公司中购买），提供准确的温度监测，同时提供一个不锈钢防爆仪表接线箱，防爆等级不低于ExdⅡCT4电缆进出口配置1进8出，进线口规格为G1-1/2″,8个出线口规格为G3/4″，配置相对应的防爆格兰头，进出口需在下侧（以上所有温度元件均需配套套管安装）； 2.4 加热管设计寿命不少于15年，能够在长期运行中保持稳定的性能和可靠性； 2.5 加热管接线盒防爆等级不低于ExdⅡCT4； 2.6 加热管接线腔室位置应符合现场需要，与现有电缆桥架相对应（站在介质进口方向，电气接线口在左侧）。接线箱内外皆设有接地端子，并带有接地标志。严格按照 GB3836规定的各项指标要求进行设计。腔室内电热元件之间采用铜排连接； 2.7 炉体高度不能高于现场电加热炉高度； 2.8 电加热器的电热管材料采用0Cr18Ni9优质不锈钢管制造；电热元件内部发热材料均选用优质耐高温高电阻合金丝Ni80Cr20此种材料作为发热材料，可承受900℃以上的高温；  2.9 绝缘材料采用优质高纯度结晶氧化镁粉；  2.10 电热元件的封口材料采用耐高温二次固化绝缘密封（环氧树脂材料），避免电热元件长期工作绝缘下降、泄漏电流增大的不安全问题；   2.11 电热元件单支冷态绝缘电阻大于500MΩ，进行介电强度试验 2000V/min，无击穿、闪烁现象。 2.12 炉体加热部分与顶部接线盒需采取隔热措施。 3.防爆接线盒技术要求  3.1 防爆接线盒结构为可拆卸式，以便于电加热器接线； 3.2 防爆等级为ExdⅡCT4以上，防护等级为 IP65，防腐等级为WF1； 3.3 接线方式：铜排连接（根据每组设计功率科学合理分配布局）； 3.4 进线口数量：12个，进线口位置：站在介质进口方向，电气接线口在左侧，进线口规格要求：能够与3*120+1*70mm电缆配套使用，并配备电气防爆配套接头材质304，接线盒顶部需要配防雨帽、接线盒应配备吊装环等便于检修； 3.5 严格按照中华人民共和国颁布的防爆标准规定的各项指标要求进行设计，由国家授权机构认证，并获得防爆合格证，产品能在Ⅱ区爆炸性气体危险场所正常工作，满足防火防爆要求。防爆接线盒上装有电缆引入装置（防爆电缆密封装置）。电加热器在出厂前接线盒内部电热管均连接完毕，防爆接线盒内部应留有足够的电缆接线空间，方便用户接线及检修。

2025-08-21

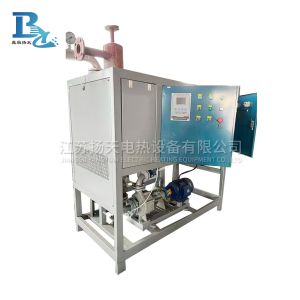

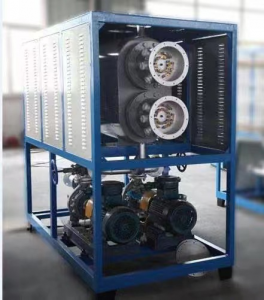

导热油炉参数设置：（1）热功率：4000kw（344万 kcal/h）；热效率：≥92%。（2）导热油炉出口导热油温度：280-340 ℃可调，最高温度340 ℃。（3）出口烟气中氮氧化物浓度（折算值）≤50 mg/m³，颗粒物＜5mg/m³，氧含量＜9%。（4）炉膛压力：微负压。（5）燃烧介质：天然气。（6）设计使用寿命：≥20年。.【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——为新时代中国制造加油助力——義飛扬天——全国尊贵热线：400-777-5525导热油炉——技术要求1 使用德国扎克品牌燃烧器，须提供生产国官方证明文件。2 燃烧器管路上的仪表阀门（包括控制器、过滤器、检漏器等）使用燃烧器标准配置的进口件。每台燃烧器至少设有一个观察孔。3 燃烧器调节方式为全电子比例调节。负荷调节比不低于1：5。4 燃烧器需要有独立的点火系统，点火枪选用国际知名Hegwein品牌或同等产品，要具备CE 认证，点火方式为电和天然气点火，不接受没有认证证书的资质点火器以保证安全可靠。5 燃烧器控制系统（BMS)必须具备控制保护功能，并且能够接受来自DCS系统的负荷信号，采用炉出口温度控制燃烧器负荷、烟气含氧量带自动调节功能。6 燃烧器配件为国际知名品牌，燃烧器为低氮排放型燃烧器，必须具有十年以上良好的国内业绩。使用分体式燃烧器，具有CE标志或具有高于或等同颁发CE标志所对应标准者颁发的标志，设计、生产制造及检测满足高于或等同EN676标准的要求。7 燃烧器保证火焰直径和火焰长度适合锅炉炉膛。燃烧器在功率不变的情况下，火焰可调，以满足导热油炉炉膛与燃烧器火焰的完全匹配。8 燃烧器控制系统采用先进安全的BMS控制器，其控制器必须具有以下认证标准：TÜV 认证, CE 认证，通过DIN EN298标准文件 , 72小时无人监测连续运行认证, TRD604,EN 61508, SIL3 等证书文件。不接受PLC可编程控制器作为燃烧控制器，至少8个通道控制，要需要风门、气门及其他与燃烧相关的执行器应分别由独立的通讯伺服电机控制并带位置反馈，所有伺服电机由通讯电缆（BUS总线）相连至控制器，确保信号不干扰，在5寸触摸屏上实现参数设定、故障判断和报警功能。9 火焰探测扫描装置采用带TÜV标识的国际知名品牌，制造标准DIN EN 230，DIN EN 298。10 燃烧器应具有自动点火、检漏、吹扫、后吹扫、燃气压力高低报警、风压低报警、负荷异常报警、故障报警等功能。11燃烧器噪声不超过85dB(A)（1m处）。12燃烧器供应商有自己的调试工程师能够及时的售后服务，能承诺接到电话后24小时内赶到现场。燃烧器出现故障后（含配件损坏）在三天内可排除故障并恢复运行。利用烟气分析仪器，对燃烧器使用状态进行调整，保证在不同气温、负荷下的最佳燃烧。13 燃烧器供货商保证对用户设备维护人员进行系统培训后，设备维护人员可自行调节、维护、维修燃烧器。14使用的燃烧器为低氮燃烧器，烟气氮氧化物排放在正常范围负荷内，小于50mg/m³。

2025-08-19

氮气加热器1.加热器设计参数  设备名称：氮气加热器  介质名称：氮气   组分(wt%)：氮气(100%)   设计压力：1.0Mpa.G   设计温度：-50℃/80℃   进口压力：0.7Mpa.G   工作温度：-40℃(进口)/25（出口）   处理量：600Nm3/h   加热功率：20Kw   电加热器法兰盘：DN150 PN16 RF   S30408Ⅱ   法兰标准：HG/T20592-2009 A系统 WN/RF  DN50-PN16   材质要求：壳程S30408/加热管S30408   安装场所：室外   防爆等级：非防爆   防护等级：IP55+防雨帽   防爆接线箱：设置, 防雨   温度控制：√   热流密度：≤2.5w/cm2   其他：带双支热电阻，输出信号为4～20mA 【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-55252. 技术要求 （1）电加热器采用可控硅控制。 （2）加热器包含外部壳体，型式采用立式结构。 （3）加热器的热电阻设置按技术规格书内容。   2.1设备主体材质和外形尺寸按附表要求，管口方位按买方提供的管口方位图为准。主体材质应严格按照数 据表要求执行。如果需要发生变更，需要书面征得买方技术人员的同意。   2.2主体材质应满足GB/T24511-2014的要求，锻件应满足NB/T47010的要求。不锈钢接管应满足GB/T14976- 2012的要求；加热管材质选用S30408材质，且内件可拆卸。   2.3压力容器的焊接必须由持有压力容器特种焊工资格的人员焊接，焊接工艺评定需满足NB/T47014的要 求。焊条烘干和存放需满足NB/T47015的要求。不锈钢焊缝不允许出现咬边等缺陷   2.4容器A 、B类焊接接头进行大于或等于20%的射线检测，射线透照技术等级不低于AB级，合格等级按 NB/T47013.2的Ⅲ级合格，C 、D 、E接头应进行100%的表面检测，合格等级不低于Ⅰ级。   2.5容器外观检验应满足GB/T150.4的要求。   2.6不锈钢外表面应进行酸洗钝化处理，并进行蓝点检测，无蓝点为合格。碳钢表面应喷砂除锈，除锈等级 不低于Sa2.5级。表面应喷涂底漆，中间漆加面漆。其中底漆采用环氧富锌底漆。漆膜厚度不低于80um；中间漆 采用环氧云铁中间漆。漆膜厚度不低于80um ，不喷涂面漆。   2.7容器应按图纸要求进行的水压试验和气密性试验。       1）压力容器的压力试验采用水压试验，并应遵循TSG 21《固定式压力容器安全技术监察规程》和GB150.1~ 4《压力容器》的规定。       2）压力试验前，所有内表面应清扫干净，使容器内没有焊渣、熔焊、焊条头、松散的锈垢、赃物和杂质。 水压试验后，应将液体排尽并用压缩空气将内部吹干。       3）容器压力试验后如再进行补焊，则应再进行压力试验。       4）压力试验时，补强板或垫板上的讯号孔应打开。       5）压力试验应在无损检测之后进行。       6）水压试验步骤应按照GB150. 1～4《压力容器》操作。    2.8容器包装应满足NB/T10558-2021的要求，管口法兰采用硬木板保护。    2.9容器管口应带配对法兰、垫片、螺柱、螺母等紧固件，碳钢和低合金钢紧固件应发黑处理，不锈钢法兰 螺柱宜采用不锈钢紧固件。同时提供管口法兰100%的垫片和同种规格的螺栓、螺母20%数量作为备件。    2.10电加热器加热芯上需固定1支热电阻/热电偶测管表、1支热电阻/热电偶测进口介质温度、1支热电阻/热 电偶测出口介质温度。热电阻/热电偶采用两线制KN ，KP ，均带保护套管。热电阻/热电偶采用川仪、安徽天康、布莱迪。    2.11电加热器应带电控柜，电控柜实现对加热器的温度控制和保护。卖方负责整个电控柜的设计和供货，电 控柜设计方案需提交买方确认。买卖双方的界面为电控柜接线端子，买方将加热器需要容量的供电接入电控柜接 线柱。双方交接信号接入电控柜端子排。电加热器与控制柜之间电缆买方负责。电控柜及电加热电气接口均采用 M螺纹管接电缆夹紧密封接头，防爆区域的设备采用防爆电缆夹紧密封接头，非防爆区设备采用不低于防水防尘要求电缆夹紧密封接头，电缆夹紧密封接头尺寸在图纸报批阶段进行确认。

2025-08-15

电加热器 一、电加热器需求描述（1）加热器工作、规格及材质参数要求；  ①加热介质空气，流量变化范围不小于0.15kg/s，加热温升不低于200℃；  ②加热器功率最高不超过35kW；  ③加热器及控制柜防爆等级CT4以上；  ④加热器本体为立式，规格要求为长×宽≤400mm×400mm，高≤1700mm；  ⑤加热器供货数量1台；  ⑥加热器需进行耐压试验测试，压力不低于1.6MPa，稳定15工作分钟以上。（2）配套控制系统安装调试要求  ①加热器及配电柜的安装调试全部由乙方负责，甲方提供安装场地；  ②乙方提供配套的控制供电及信号电缆，并按照原线桥方向铺设，完成接线；  ③具备现场控制和远程中心人机界面控制相互切换功能。 【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 二、供货要求（1）供货周期2个月内（合同签订日起算）；（2）加热器应现场调试合格后正式交付。 三、需提交给甲方的文件资料（1）加热器设计图纸及材质证明单；（2）加热器出厂合格证；（3）加热器安装调试报告；（4）加热器使用操作规程。

2025-08-11

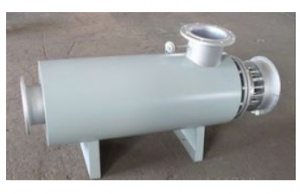

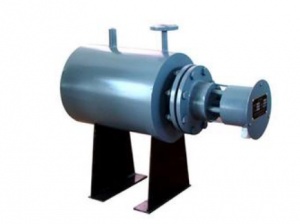

管道式电加热器是一种直接安装在管道中或管道旁的电加热设备，主要用于对流动的液体、气体或其他介质进行快速、精确的加热。其核心特点是结构紧凑、热效率高、控温精准**，广泛应用于工业、商业及民用领域。以下是关于管道式电加热器的详细介绍：一、结构与工作原理1. 主要结构：  加热管：核心部件，通常采用不锈钢、钛合金等耐腐蚀、耐高温材料，内部填充绝缘导热材料（如氧化镁）和电阻丝。   法兰或螺纹接口：用于与管道连接，确保密封性。 保温层(可选）：减少热量损失。   温控系统：包括温度传感器（如PT100）、控制器（PID调节），实现自动控温。2. 工作原理：   通电后电阻丝发热，热量通过金属管壁传导至管道内介质。   介质流经加热器时被均匀加热，温度由控制系统实时调节。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——为新时代中国制造加油助力——義飛扬天——全国尊贵热线：400-777-5525二、管道式电加热器——義飛扬天主要类型1. 插入式管道加热器：   - 直接插入管道内部，适合高流速介质（如液体）。   - 示例：法兰式电加热管、螺纹安装加热棒。2. 外夹套式加热器：   - 包裹在管道外壁，通过热辐射和对流加热，适合腐蚀性介质或不便插入的场景。3. 循环式加热器：   - 配合循环泵使用，适用于大流量或需持续加热的系统（如热水循环系统）。三、核心特点高效节能：热效率可达95%以上，直接加热介质，减少能量损耗。安全可靠：具备过热保护、漏电保护、干烧保护等功能。- **定制性强**：功率、电压（常见220V/380V）、尺寸可根据管道口径和介质特性设计。维护简便：模块化设计，损坏时可单独更换加热元件。四、应用场景1. 工业领域：   - 化工：加热油类、酸碱性液体。   - 石油：管道原油防凝。   - 食品：饮料、乳制品的管道杀菌加热。2. 民用/商业：   - 中央热水系统、泳池恒温系统。   - 暖通空调中的空气加热。五、选型要点1. 介质特性：腐蚀性、黏度、允许最高温度（如油类需防爆设计）。2. 流量与温升要求：根据公式计算功率：     \[   P = Q \times \rho \times C_p \times \Delta T / \eta   \]     （\(Q\)为流量，\(\rho\)为密度，\(C_p\)为比热容，\(\Delta T\)为温升，\(\eta\)为效率）3. 管道参数：口径、材质（需与加热器法兰匹配）、工作压力。4. 环境条件：防爆等级（如Exd II BT4）、防护等级（IP65以上适合潮湿环境）。六、安装与维护 安装：  - 确保加热器与管道密封，防止泄漏。  - 水平或垂直安装时需避免局部过热。维护：  - 定期清理管道内积垢（影响传热）。  - 检查电气绝缘性能，防止短路。

2025-08-08

电加热管（Electric Heating Tube）是一种常见的电热元件，通过电能转化为热能，广泛应用于工业、家用电器、医疗设备等领域。以下是关于电加热管的详细介绍：1. 电加热管的基本结构**电加热管主要由以下部分组成：- **金属外壳**：通常采用不锈钢（304、316）、铜、钛、镍基合金等材料，耐高温、耐腐蚀。- **电热丝**：核心发热材料，一般为镍铬合金（Ni-Cr）或铁铬铝合金（Fe-Cr-Al）。- **绝缘填充物**：氧化镁（MgO）粉末，具有良好的绝缘性和导热性。- **密封材料**：硅胶、环氧树脂等，防止湿气进入管内。- **接线端子**：用于连接电源线。 **2. 电加热管的主要类型 **（1）按用途分类**- **工业用电加热管**：用于锅炉、反应釜、模具加热等，功率大、耐高温（可达800℃以上）。 **家用电加热管**：用于热水器、电烤箱、电饭煲等，功率较小（一般<3000W）。 **液体加热管**：适用于水、油等液体加热，通常采用防爆设计。 **空气加热管**：用于暖风机、烘干设备等，需考虑散热效率。 **（2）按形状分类**- **直管型**（Straight Tube）：最常见，适用于水箱、管道加热。 **U型管**（U-Shaped）：用于空间受限的场合，如热水器。 **翅片管**（Finned Tube）：增加散热面积，提高加热效率。 **法兰式加热管**（Flange Type）：用于大型容器加热，便于安装维护。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——为新时代中国制造加油助力——義飛扬天——全国尊贵热线：400-777-5525  **3. 电加热管的关键参数 **| 参数 | 说明 ||------|------|| **额定电压** | 常见220V、380V，工业用可能更高 || **额定功率** | 从几十瓦到几十千瓦不等 || **工作温度** | 普通型（<300℃）、高温型（>500℃） || **材质**     | 不锈钢、钛、石英等，根据介质选择 || **耐压等级** | 液体加热需考虑防爆、耐压要求 ||  **防护等级** | IP65（防尘防水）、IP68（完全防水）
