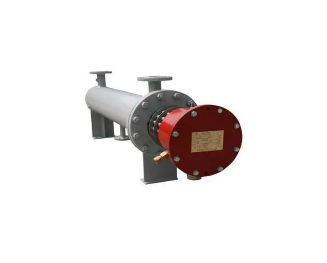

管式电加热器

加热介质为风机出口空气，罗茨风机出口接入加热器。

1.1在规定的使用条件下，要求具备将风机出口温度从环境温度加热至120℃，并可以持续保持罗茨风机的出口温度80℃-120℃程控调节。

1.2出厂前须试压，确保无渗漏，提供出厂试验检验记录(按GB/T14296-93)。

1.3合同设备型号的确定不排除供方对此工况下的所供设备的性能保证。

1.4仪控要求

1.5卖方提供加热器就地控制箱。

1.5.1单个设备均可以实现就地控制与远程集中控制，各控制箱内配置必要的低压电气设备如断路器、接触器、中间继电器、热保护继电器、按钮、旋钮、转换开关，指示灯、端子排等。

1.5.2设备的各种状态指示（运行、停止、故障、变频运行、变频器故障等）以及启动、停止等控制均可以在就地和远方实现。

1.5.3就地控制柜与系统PLC通过硬接线方式，以就地控制柜的端子排为界；所有的信号都须通过端子排对接(包括电源进线等)。

1.5.4设备各种状态的开关量信号，为无源接点，容量至少为AC220V/3A。

1.5.5招标方只提供一路380VAC电源给就地控制柜，容量由卖方提供，柜内的电源分配由卖方负责。

1.5.6卖方提供的控制箱，为安装在它们内部或上面的设备提供环境保护。即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支承结构的振动，承包商提供的就地控制箱为户外型结构 。

1.5.7控制箱的设计，材料选择和工艺使其内、外表面光滑整洁，没有焊接、铆钉或外侧出现的螺栓头，整个外表面端正光滑。

1.5.8控制箱有足够的强度能经受住搬运、安装和运行期间短路产生的所有偶然应力。

1.5.9所有金属结构件牢固地接到结构内指定的接地母线上。

1.5.10控制箱有通风装置，以保证运行时内部温度不超过设备允许温度的极限值。如盘、柜内仅靠自然通风而引起封闭件超温或误动作则提供强迫通风或冷却装置。

1.5.11墙挂式控制箱高度不超过1200mm。

1.5.12对于控制盘和控制柜，内部提供有220VAC照明灯和标准插座，在门内侧有电源开关，可使所有铭牌容易看清楚。

1.5.13控制箱内设有独立的直流地、机壳安全地、电缆屏蔽地接点端子，与结构内部未接地电路板在电气上隔离。

1.5.14控制箱的结构、电器安装、电路的布置必须安全可靠，操作方便，维修容易。控制箱内的裸露带电导体之间和带电导体对地的电气间隙不小于20mm。

1.5.15箱内外接导体端子必须满足正常工作电流，并能承受不低于柜内电气元件的短路耐受电流，箱内要留有足够的用于接线的有效空间。

1.5.16控制箱应能完成就地监视及控制并具有远方监视与控制接口，并由买方认可。电控箱应能完成所有的监视、报警、联锁和保护功能，并留有远方监控的硬接口信号，输入、输出信号数量及类型应满足买方要求。通过这些信号的连接，在远方控制系统能完成设备状态、主要运行参数、报警的监视和切投控制。控制箱设就地/远方切换开关，状态信号输出至远方。控制箱包含给料输灰系统所有设备的控制和工艺连锁功能。卖方提供的控制箱/仪表箱的输出信号和与现场仪表、元件的连接均应接至箱内的端子排。控制箱端子排上应标注端子编号。

1.5.17配备温控仪及测温元件，实现温度PID控制，就地远方切换，远方与PLC硬接线，实现远方启动，远方停止，运行状态反馈，故障状态反馈，停止状态反馈，远方就地状态反馈，温度信号反馈、温度信号远程设定等。
